G120X/XA应用案例

浏览:27 发表时间:2020-07-19 10:46:18

G120XA Reference:驱动永磁同步电机 驱动永磁同步电机

Product: G120XA

Application: 驱动永磁同步电机 驱动永磁同步电机

Branch: 纺织 纺织

设备描述

永磁同步电机的定子结构与感应电机的结构非常相似,转子结构与感应电机的最大不同是在

转子上放有高质量的永磁体磁极,具有结构简单,体积小、效率高、功率因数高等优点。

项目需求

1、G120XA 变频器驱动第三方永磁同步电机

2、电机启动时不反转

3、噪音小,变频器效率高,性能稳定


解决方案
G120XA变频器: 6SL3220-1YD28-0UB0 电机:15Kw / 26.2A/ 100Hz/ 1500rpm

1、空载测试:现场测试G120XA驱动永磁同步电机启动,启动无反转。从10Hz加载到100Hz额定转速变频器运行稳定,噪音小

2、对拖测试:用陪试机加载对拖测试,满载运行1小时三相电压稳定,变频器输出效率达97.7%

3、客户表示非常满意,后续订单推荐西门子G120XA方案


    G120XA Reference:驱动同步磁阻电机 驱动同步磁阻电机

Product: G120XA

Application: 驱动同步磁阻电机 驱动同步磁阻电机

Branch: 压缩机 压缩机

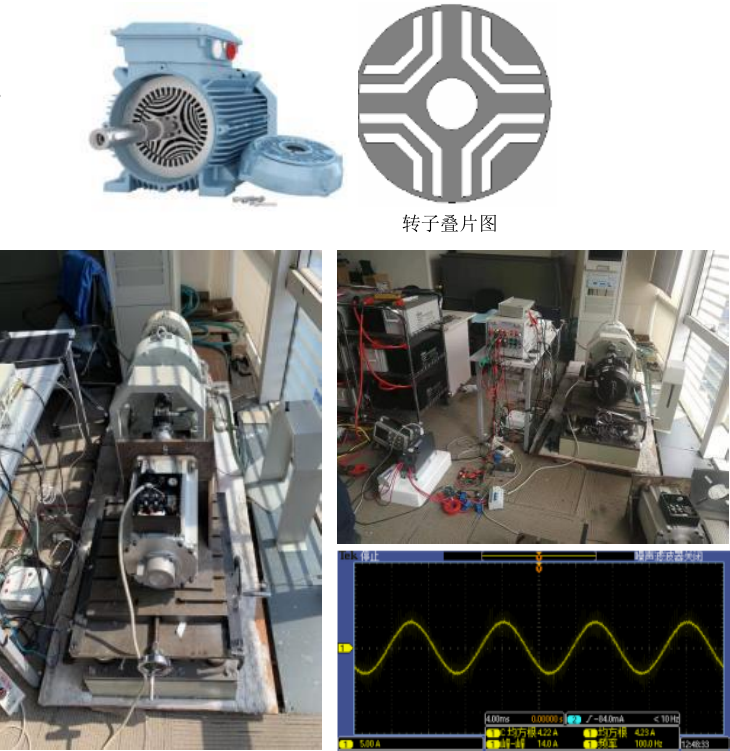

设备描述

同步磁阻电机本质是一种具有磁阻性质的同步电机,其运行原理遵循磁通总是沿着磁阻最小

路径闭合的原理,通过转子在不同位置引起的磁阻变化产生的磁拉力形成转矩。


项目需求

1、G120XA 变频器驱动同步磁阻电机

2、输出电流稳定

3、噪音小


解决方案
G120XA 变频器:6SL3220-1YD24-0CB0

1、空载、带载测试

现场分别测试7.5kw 50Hz 1500rpm 和7.5kw 100Hz 30000rpm 两台电机

空载和带载测试情况下,电机电流正常,电机运行无异响。

2、噪音测试:

同时在现场将脉冲频率调整到10KHz,电机声音很小。

3、客户当场采购两台G120XA
